指纹芯片

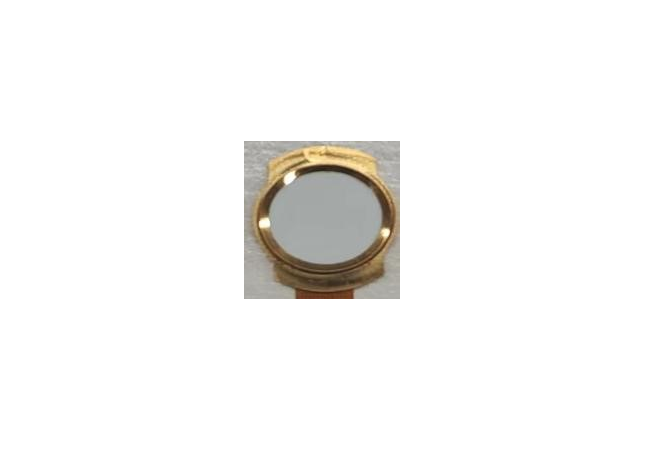

A120 基本介绍
概述
A120指纹模块集成了当今先进的电容感应技术和封装工艺。其优点包括高图像质量、低功耗、坚固的涂层材料、15kV ESD保护、对宽温度范围的适应性、通过8引脚柔性电缆连接的直接SPI接口。
参数列表
| 参数 | 条件 | 最小值 | 类型 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 电源电压（Vdd） | 2.7 | 3.0 | 3.3 | Volt | |
| 电源电流（Idd） | Vdd=2.7V | 1.5 | 2.0 | mA | |
| Vdd=3.3V | 2.0 | 3.0 | mA | ||
| 有效面积 | 6.0 x 6.0 | mm² | |||
| 空间分辨率 | 508 | DPI | |||
| 灰度等级 | 8 | bit | |||
| 像素阵列 | 120 X 120 | pixels | |||
| 工作温度 | -30 | 80 | ℃ | ||
| 储存温度 | -40 | 85 | ℃ | ||
产品图片

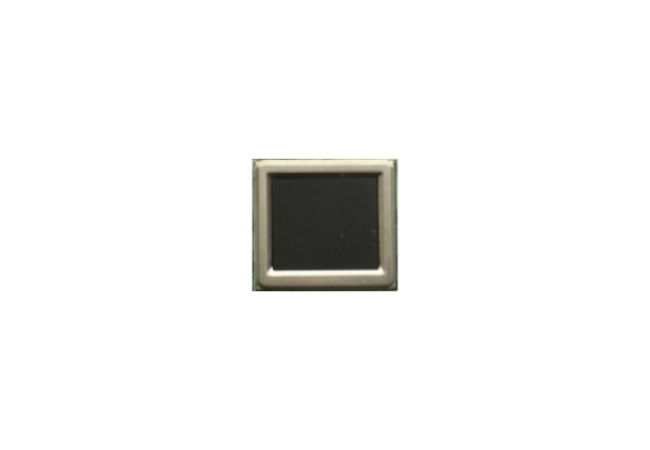

A172-MR 基本介绍
概述
A-172-MR指纹模块集成了当今先进的电容传感技术和封装工艺。其优点包括高图像质量、低功耗、坚固的涂层材料、15kV ESD保护、对宽温度范围的适应性、通过8引脚柔性电缆连接的直接SPI接口。
参数列表
| 参数 | 条件 | 最小值 | 类型 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 电源电压（Vdd） | 2.7 | 3.0 | 3.3 | Volt | |
| 电源电流（Idd） | Vdd=2.7V | 1.5 | 2.0 | mA | |
| Vdd=3.3V | 2.0 | 3.0 | mA | ||
| 有效面积 | 8.0 x 8.0 | mm² | |||
| 空间分辨率 | 508 | DPI | |||
| 灰度等级 | 8 | bit | |||
| 像素阵列 | 176 X 176 | pixels | |||
| 工作温度 | -30 | 80 | ℃ | ||
| 储存温度 | -40 | 85 | ℃ | ||
| 尺寸 | 12.4 x 13.6 x 0.98 | mm | |||
产品图片

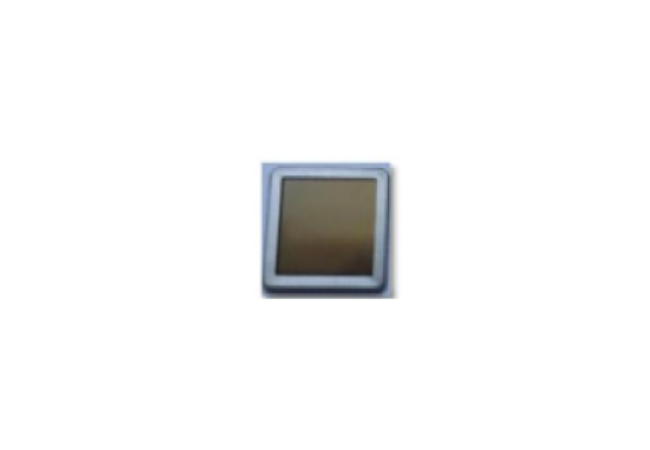

YW-A192 基本介绍
概述
YWA192是一种超薄的CMOS指纹传感器可广泛应用于电脑周边，门禁，考勤，安全应用等。表面的金刚石涂层可提供高达8H硬度和保护传感器防止划伤，撞击和日常磨损和撕裂。 配备有符合人体工程学的引导帧的YWA192可以引导用户将手指放在传感器上，从而获得更高的识别性能。金属框架可以有效地提高ESD保护高达30kV的。在背面侧的8针挠性连接器支持4针SPI接口。
特点
- 类钻石涂层硬度达6H；
- 高速 SPI 接口；
- 64位加密；
- 64位加密；
主要规格
| 分辨率 | 508 DPI |
| 图像采集速度 | 40 帧/秒 |
| 传感器类型 | 电容式 |
| 安全密钥 | 64位加密 |
| 硬度 | 6H |
| 表面 | 类钻石涂层 |
| 电源输入 | 2.7-3.3VDC @ 1.5mA, 睡眠模式 3uA, 检测模式 20uA |
| 抗静电 | +/-15kV |
| 环境温度 | -20~60 ℃ / < RH 90% |
| 像素阵列 | 192 x 192 pixels |
| 灰度等级 | 8 位 (256 级) |
| 接口 | 8 针连接器, 1mm 节距, SPI |
| 认证 | CE, RoHS |
产品图片

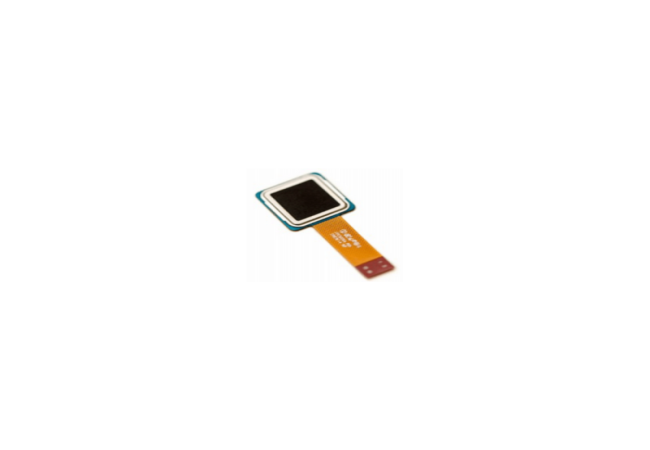

A196M 基本介绍
概述
A196M是一款厚度仅为0.6mm的超薄CMOS指纹传感器。类似Cermet的涂层可提供高达8H的硬度和数百万个手指位置。不用说，A196M和A196MX配备了15KV以上的防ESD保护 A196M在运行模式下具有3mA的超低功耗，适用于低功耗应用。64位加密安全密钥保护私人指纹数据不被窃取，大大保护了个人隐私。
主要规格
| 像素点 | 192 x 192 pixels |
| 分辨率 | 508 DPI |
| 传感区域 | 9.6 x 9.6 mm |
| 图像捕获速度 | 30 frames/sec |
| 传感器类型 | Capacitance Type |
| 硬度 | 6H |
| 表面 | Coating |
| 电源输入 | 3.3VDC @ 3mA |
| 防ESD | HBM Air Discharging +/-15KV |
| 工作温度 | -20~60 °C / < RH 90% |
| 储存温度 | -10 ~ 45 °C |
| 模块尺寸（不带金属框） | 13.68 x 14.47 x 0.9mm (W x H x D) |
| 通讯方式 | 12Pin/SPI |
产品图片

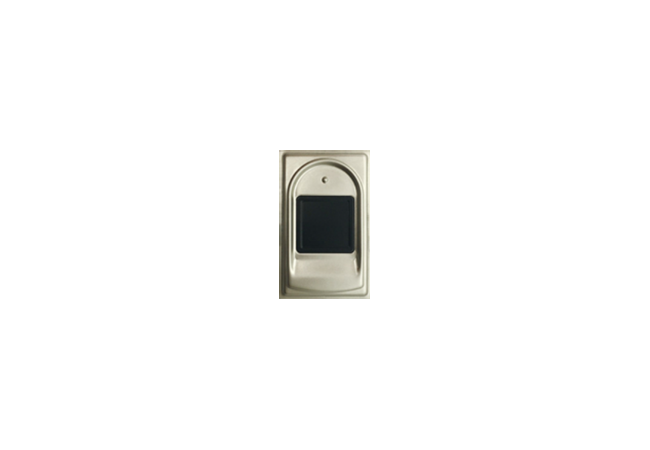

A196MX 基本介绍
概述
A196MX是一款厚度仅为0.6mm的超薄CMOS指纹传感器。类似Cermet的涂层可提供高达8H的硬度和数百万个手指位置。不用说，A196M和A196MX配备了15KV以上的防ESD保护 A196MX在运行模式下具有3mA的超低功耗，适用于低功耗应用。64位加密安全密钥保护私人指纹数据不被窃取，大大保护了个人隐私。
主要规格
| 分辨率 | 508 DPI |
| 传感区域 | 10 x 10 mm |
| 图像捕获速度 | 30 frames/sec |
| 传感器类型 | Capacitance Type |
| 安全密钥 | 64-bit encrypted |
| 硬度 | 6H |
| 表面 | Cermet-like Coating |
| 电源输入 | 3.3VDC @ 3mA |
| 防ESD | HBM Air Discharging +/-15KV |
| 工作温度 | -20~60 °C / < RH 90% |
| 储存温度 | -40 ~ 85 °C |
| 捕获区域 | 192 x 192 pixels |
| 灰度等级 | 8 位 (256 级) |
| 模块尺寸（不带框架） | A196MX:33.40 x 20.40 x 2.33mm (W x H x D) |
| 重量 | 0.18gram |
| 界面 | A196MX: 8Pin/SPI |
产品图片

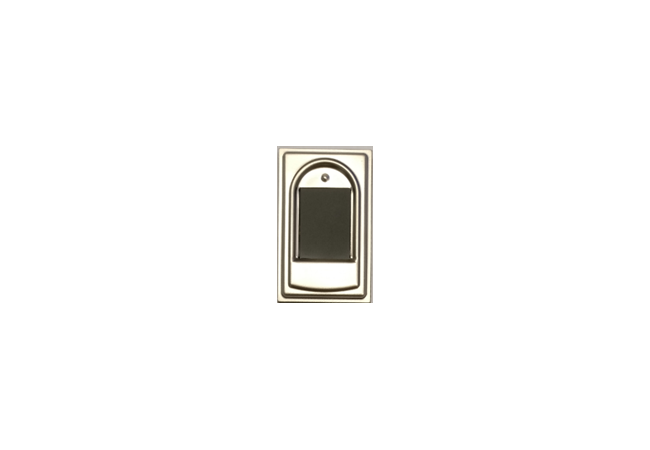

YW-A288 基本介绍
概述
YW0288是一种超薄的CMOS指纹传感器可广泛应用于电脑周边，门禁，考勤，安全应用等。表面的金刚石涂层可提供高达6H硬度和保护传感器防止划伤，撞击和日常磨损和撕裂。 配备有符合人体工程学的引导帧的YW0288可以引导用户将手指放在传感器上，从而获得更高的识别性能。金属框架可以有效地提高ESD保护高达15kV的。在背面侧的8针挠性连接器。
特点
- 类钻石涂层硬度达6H；
- 高速 SPI 接口；
- 64位加密；
- +-15kV 抗静电保护；
主要规格
| 分辨率 | 508 DPI |
| 图像采集速度 | 20 帧/秒 |
| 传感器类型 | 电容式 |
| 安全密钥 | 64位加密 |
| 硬度 | 6H |
| 表面 | 类钻石涂层 |
| 电源输入 | 3.3VDC @ 1.5mA, 睡眠模式 2uA, 检测模式 15uA |
| 抗静电 | ESD IEC 61000-4-2 LEVEL 4 正负15KV 隔空放电 |
| 环境温度 | -20~60 ℃ / < RH 90% |
| 像素阵列 | 208 x 288 pixels |
| 灰度等级 | 8 位 (256 级) |
| 模块尺寸 (连接器除外) | 20.4 X33.4 X2.74毫米 |
| 接口 | 8 针连接器, 1mm 节距, SPI |
| 认证 | CE, RoHS |
产品图片
YW-A360 基本介绍
概述
YW-A360是一种超薄的CMOS指纹传感器可广泛应用于电脑周边，门禁，考勤，安全应用等。表面的金刚石涂层可提供高达8H硬度和保护传感器防止划伤，撞击和日常磨损和撕裂。 配备有符合人体工程学的引导帧的YW-A360可以引导用户将手指放在传感器上，从而获得更高的识别性能。金属框架可以有效地提高ESD保护高达15kV的。在背面侧的8针挠性连接器支持4针SPI接口。
特点
- 类钻石涂层硬度达6H；
- 高速 SPI 接口；
- 64位加密；
- +-15kV 抗静电保护；
主要规格
| 分辨率 | 508 DPI |
| 图像采集速度 | 20 帧/秒 |
| 传感器类型 | 电容式 |
| 安全密钥 | 64位加密 |
| 硬度 | 6H |
| 表面 | 类钻石涂层 |
| 电源输入 | 3.3VDC @ 1.5mA, 睡眠模式 2uA, 检测模式 15uA |
| 抗静电 | ESD IEC 61000-4-2 LEVEL 4 +-15KV 隔空放电 |
| 环境温度 | -20~80 ℃ / < RH 90% |
| 像素阵列 | 256 x 360 pixels |
| 灰度等级 | 8 位 (256 级) |
| 传感器尺寸 (连接器除外) | 35 x 23 x2.75 毫米 |
| 接口 | 8 针连接器, 1mm 节距, SPI |
| 认证 | CE, RoHS |
产品图片

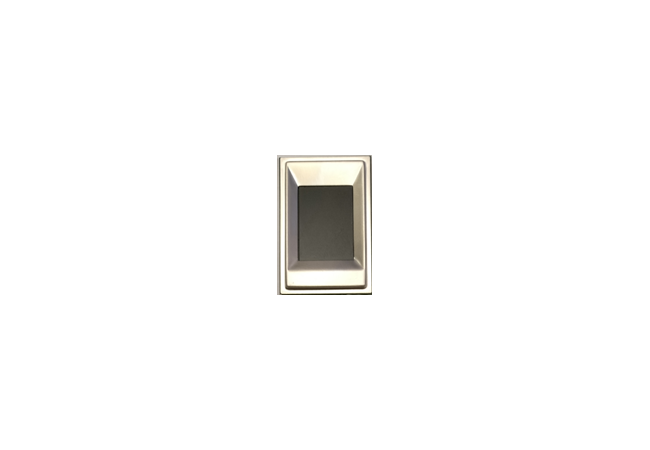

YW-S360 基本介绍
概述
YW-S360是一种超薄的CMOS指纹传感器可广泛应用于电脑周边，门禁，考勤，安全应用等。表面为平坦化注塑封装工艺，可支持表面Coating,多种材质盖板工艺，具有优越的抗静电、耐磨损及耐腐蚀等特性。 配备有符合人体工程学的引导帧的YW-S360可以引导用户将手指放在传感器上，从而获得更高的识别性能。金属框架可以有效地提高ESD保护高达15kV的。在背面侧的8针挠性连接器支持4针SPI接口。
特点
- 可支持 Cover：Coating
- 高速 SPI 接口；
- +-15kV 抗静电保护；
主要规格
| 分辨率 | 508 DPI |
| 图像采集速度 | 20 帧/秒 |
| 传感器类型 | 电容式 |
| 灰度等级 | 8 位 (256 级) |
| 硬度 | 6H |
| 表面 | 化注塑封装 |
| 电源输入 | 3.3VDC @ 1.5mA, 睡眠模式 2uA, 检测模式 15uA |
| 抗静电 | ESD IEC 61000-4-2 LEVEL 4 正负15KV 隔空放电 |
| 环境温度 | -20~80 ℃ / < RH 90% |
| 像素阵列 | 256 x 360 pixels |
| 灰度等级 | 8 位 (256 级) |
| 模块尺寸 (连接器除外) | 35 x 23 x2.75 毫米 |
| 接口 | 8 针连接器, 1mm 节距, SPI |
| 认证 | CE, RoHS |
产品图片
